FAQ: Al leer el manual de PiezoClamping®, encontramos que el d33 recomendado para el PZT8 era 245 pC/N y la pré-compresión 45 MPa, y el d33 recomendado para el PZT4 resultó ser 290 pC/N y la pré-compresión 35 MPa. Si es así, ¿es el mismo valor recomendado, independientemente de la cantidad de elementos piezoeléctricos? ¿Y cómo se puede optimizar aún más el valor de pré-compresión? Sr. K.T.Y.

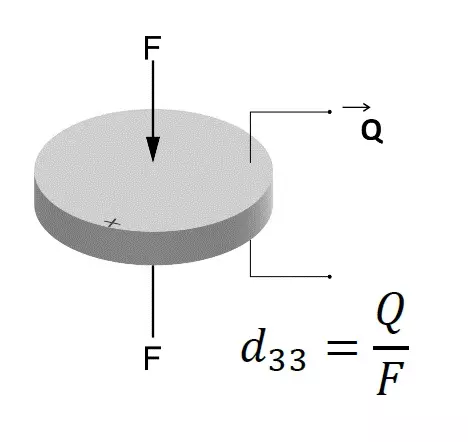

Obtención de la constante de carga d33 midiendo la carga Q en función de la fuerza aplicada F.

Obtención de la constante de carga d33 midiendo la carga Q en función de la fuerza aplicada F.

Los valores recomendados de d33 y pré-compresión son los mismos independientemente de la cantidad de elementos piezoeléctricos. La constante de carga d33 es una propiedad intensiva del material PZT y no se ve afectada por el número de elementos piezoeléctricos. El valor de pré-compresión ideal depende de la tensión mecánica máxima soportada por el material piezoeléctrico y de la distribución de la tensión determinada por el diseño mecánico. Cuanto más grandes sean los anillos de cerámica, mayor será el torque requerido y la fuerza sobre los anillos. Sin embargo, el área de los anillos también es más grande y la presión es igual a la fuerza dividida por el área. Por eso (presión igual a la fuerza dividida por el área), la pré-compresión es constante. Los valores sugeridos se basan en nuestra experiencia práctica y el usuario puede refinar aún más la pré-compresión ideal basándose en análisis y experimentación FEA/FEM, particularmente con respecto a la distribución de tensiones.

Tenemos clientes que varían la tensión previa para ajustar con precisión la frecuencia del transductor (cuanto mayor es la tensión previa, mayor es la frecuencia porque aumenta el área de contacto efectivo). Esta variación no debe ser superior a ±5 MPa ya que puede tener efectos secundarios si los transductores funcionan a la máxima potencia.
