FAQ: Cuando se establece un objetivo de presión de 45 MPa y se aplica un torque al transductor con un medidor de torque, una situación que satisface al 100 % los 45 MPa en el PiezoClamping®, sin embargo, se encuentra en un torque variable en el rango de15-20 Nm. En otras palabras, es un caso donde el valor de torque parece diferente cada vez que se mide. No hay nada incorrecto en la definición de los otros parámetros. Durante cada medición se realiza un cortocircuito a tierra para descargar las cerámicas. En este caso, en términos de confiabilidad del equipo, es una parte que no entiendo. Nuestro equipo de torque es digital con un error del 2 %. ¿Dónde se origina este problema y cuál es la solución?

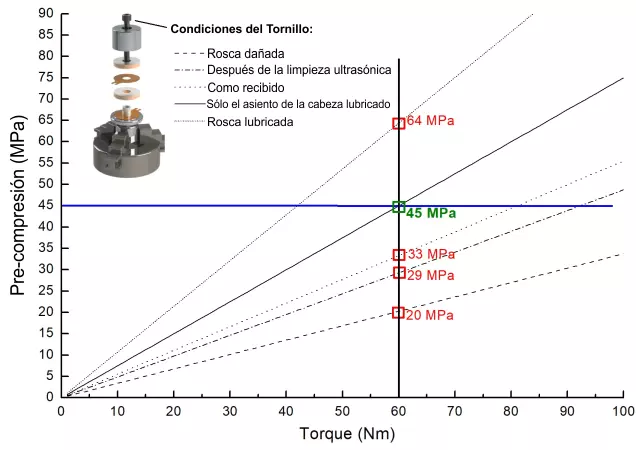

Correlación entre precompresión y torque para diferentes condiciones del tornillo.
La relación entre torque y pré-compresión no es estable. Es muy sensible a la limpieza, acabado y rugosidad de la superficie, así como a las tolerancias mecánicas. Si ensambla el mismo transductor dos veces con la misma pré-compresión, el torque será diferente porque pulió las roscas durante el primer ensamblaje. Cualquier lubricante, incluso una huella dactilar, aumentará la relación entre la pré-compresión y el torque. Por otro lado, cualquier polvo o rayón en la superficie lo disminuirá. Todos estos factores combinados pueden hacer que la correlación esfuerzo-torque sea impredecible, y esta es una de las principales razones por las que el PiezoClamping® es necesario. No es posible controlar la pré-compresión mediante el torque únicamente, porque la desviación estándar de la pré-compresión es demasiado alta. Por favor, observe en la imagen de arriba, para el mismo torque (60 Nm) la pré-compresión varió de 20 a 64 MPa. Es interesante que siga usando el medidor de torque, sin embargo, solo para proteger el tornillo en caso de una rosca dañada. Si la pré-compresión es correcta, pero el torque necesario es demasiado alto, el tornillo puede fallar prematuramente por fatiga.
Para probar la exactitud y precisión del PiezoClamping, le sugerimos que utilice una prensa hidráulica y aplique la misma fuerza sobre el transductor sin tornillo. La pré-compresión inducida debe ser siempre la misma.
