FAQ: ¿Tiene algún documento sobre cómo ajustar la línea nodal en un booster ultrasónico? Sería muy importante para mí comprender este punto para poder resolver problemas de sobrecalentamiento del booster. Sr. C.Y.
El booster o transformador acústico es uno de los dos puntos de fijación del conjunto acústico y su núcleo debe vibrar libremente sin la interferencia de los O-rings del anillo de montaje, de lo contrario, provocará pérdidas y calentamiento. Al igual que el convertidor, el booster posee una línea nodal que debe coincidir con la pestaña del O-ring como se muestra a continuación.
Si la línea nodal está fuera de posición, lo Qm y la eficiencia del booster disminuirá cuando se apriete.

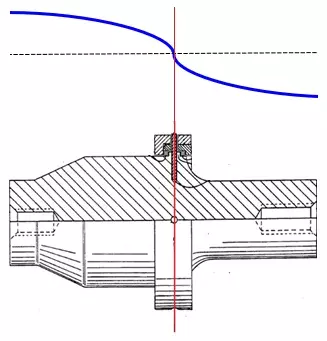

La línea nodal es la región donde la amplitud de vibración es cero; Haciendo una analogía automotriz, el punto nodal es el centro de la rueda. Así como no puede conectar un eje a una rueda descentrada, tampoco se puede fijar un booster fuera de la línea nodal. En la imagen, la línea nodal del booster (en rojo) coincide con el anillo de soporte. Nota: dibujo adaptado de la patente de EE.UU. 4.647.336.
Para fabricar boosters es fundamental mantener las mismas dimensiones, perfil y profundidad de los agujeros. Cualquier pequeño cambio afecta la posición de la línea nodal.
La línea nodal es la región acústica central del booster, pero no necesariamente coincide con la mitad de la longitud. Para asegurarse de que la pestaña de los O-rings y la línea nodal coincidan, le sugiero que fabrique 05 boosters variando la posición de la pestaña entre ellos para encontrar la posición optima (todas las otras dimensiones deben ser exactamente las mismas). Estas variaciones pueden ser -1,0 mm, -0,5 mm, nominal, +0,5 mm +1,0 mm. Para juzgar cuál funciona mejor, mida el factor de calidad Qm del booster con y sin el anillo de montaje; cuanto menor sea la variación de Qm, mejor será el booster. Para medir el factor Qm puede utilizar el Analizador TRZ®.
Obtenga más informaciones sobre cómo probar convertidores y conjuntos acústicos.
