FAQ: Tengo otra pregunta, si nuestra cerámica convertidora tiene grietas, ¿puede verlas en el escaneo de impedancia? Sé que la documentación muestra que se puede ver sin la cerámica cargada, pero en un convertidor con precarga, ¿el TRZ® tendrá suficiente resolución para ver las grietas?

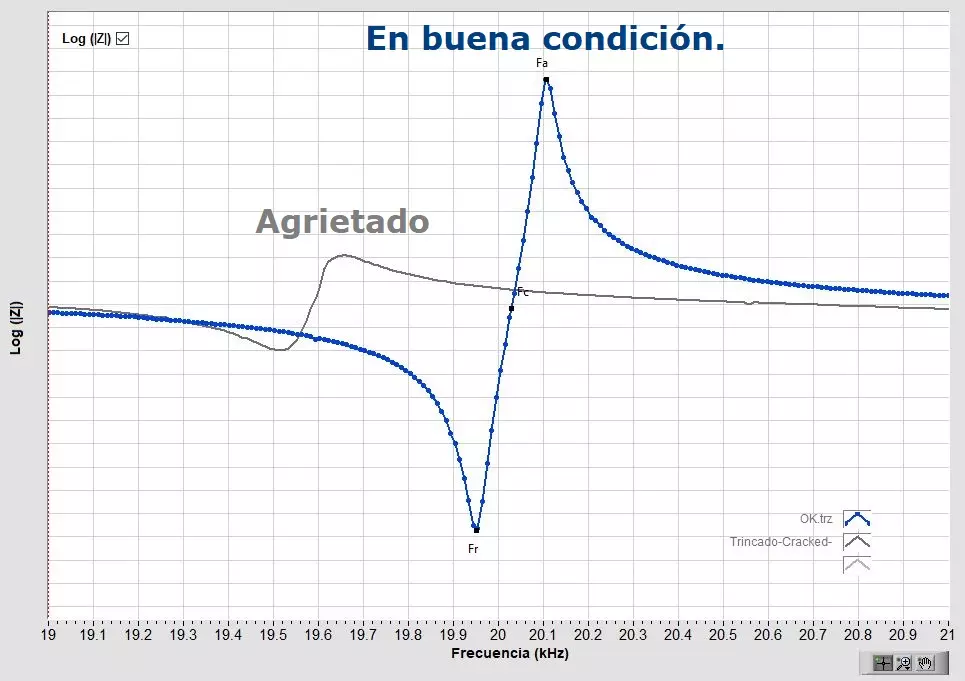

Comparación de una curva de sonotrodo agrietado e intacto, la grieta disminuye la frecuencia y Qm.
Si su convertidor tiene alguna parte agrietada (cerámica, masa frontal, masa trasera o perno), el factor de calidad mecánico (Qm) se reducirá drásticamente (Qm es el último parámetro del cuadro de resultados del Software TRZ® y debe ser superior a 250 para un convertidor solo). Ocurrirán otros cambios en la exploración de la impedancia, como el aumento de Zr, la disminución de Za y la disminución de frecuencias, pero el factor Qm es el más sensible. Debido a la pré-compresión, el patrón gráfico de la curva puede no cambiar mucho, las grietas grandes pueden inducir la aparición de resonancias adicionales.
Qm es un parámetro proporcional a la eficiencia de vibración del dispositivo bajo prueba, e inversamente proporcional a su amortiguación o pérdidas internas. Para aplicaciones de energía, cuanto mayor sea el Qm, mejor será el dispositivo. Puede pensar en Qm como aproximadamente el número de veces que el elemento oscila sin carga después de que cesa la excitación. Para un automóvil, Qm sería aproximadamente la cantidad de metros que puede moverse en una carretera plana después de que se acaba el combustible.
Todo lo que interfiera con la eficiencia del dispositivo en vibrar afectará al Qm, no solo las grietas. Por ejemplo, el estado de las juntas, el paralelismo mecánico, aleación, calidad de cerámica piezoeléctricas y la coincidencia de frecuencia entre los elementos acústicos del conjunto. Las grietas en cerámicas piezoeléctricas o masas metálicas reducen drásticamente Qm, lo que permite utilizar este parámetro para identificar estas fallas.
El conocimiento de Qm es muy útil para el mantenimiento y control de calidad de los elementos para ultrasonidos de potencia porque es un parámetro absoluto y no depende de la frecuencia o potencia del dispositivo bajo prueba.
