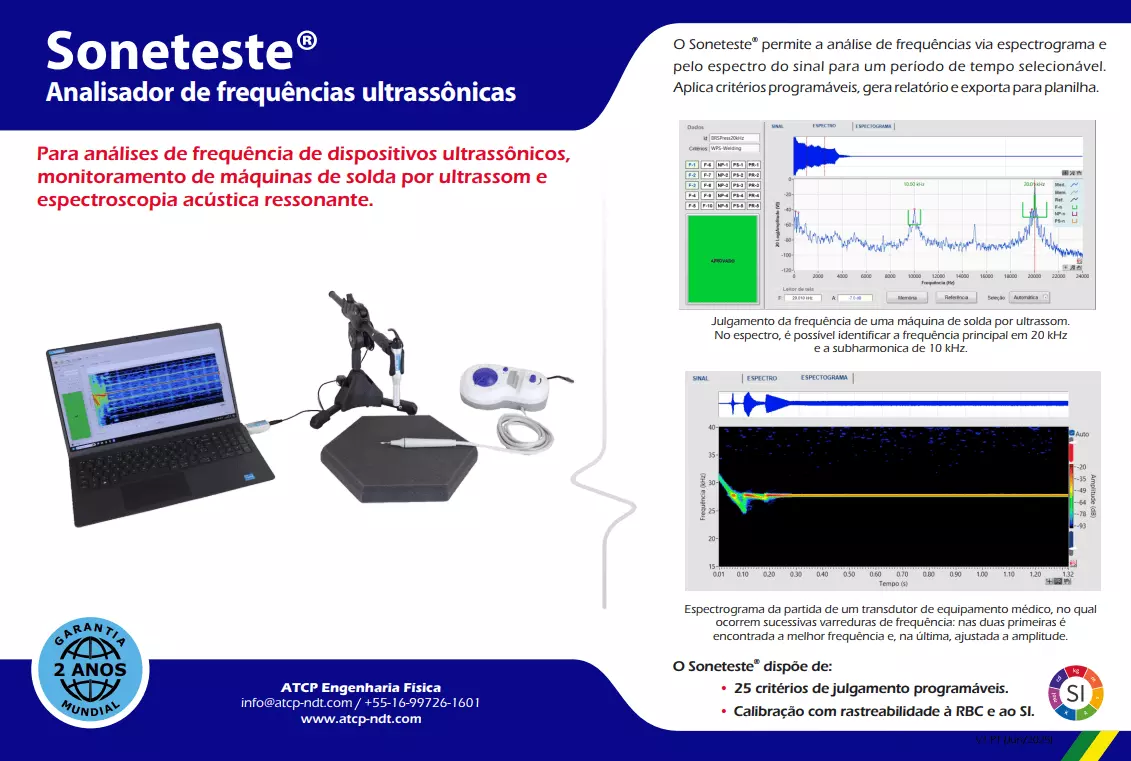

Soneteste® - Analisador de frequências ultrassônicas

O Software Soneteste® é dedicado ao monitoramento de máquinas de solda por ultrassom, à análise de frequência de dispositivos ultrassônicos e à espectroscopia acústica ressonante conforme a norma ASTM E2001. Permite a análise de frequências por meio de espectrograma e espectro do sinal para um intervalo de tempo ajustável. O software aplica até 25 critérios programáveis, gera relatório em PDF, exporta os resultados para planilha e pode ser calibrado com rastreabilidade à RBC e ao SI.

Os sistemas formados pelo Software Soneteste® e seus acessórios podem testar corpos de prova, objetos e equipamentos ultrassônicos e seus dispositivos. Os corpos de prova podem ser tarugos, barras retangulares, discos e anéis, enquanto os objetos podem ser peças, elementos e produtos acabados. Equipamentos ultrassônicos compreendem transdutores, conversores, transformadores acústicos, boosters, sonotrodos, pontas ultrassônicas, lavadoras ultrassônicas, máquinas de solda por ultrassom, equipamentos médicos e equipamentos ultrassônicos de potência geral.

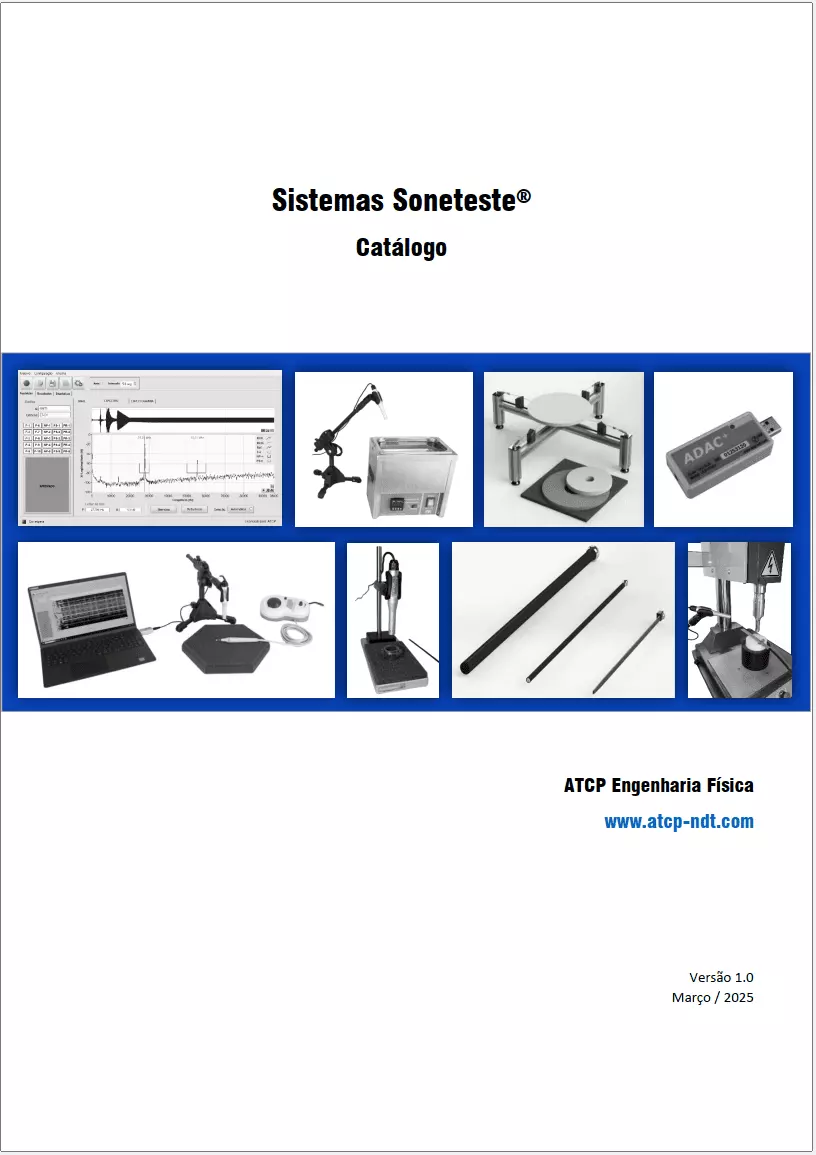

Os acessórios do Software Soneteste® consistem em suportes e em dispositivos de excitação, captação e processamento de sinal (veja o catálogo para mais informações).

Especificações gerais:

Principais aplicações do Soneteste®:

• Supervisão de máquinas de solda por ultrassom para a detecção precoce de desvios;
• Determinação da frequência de operação de equipamentos de limpeza por ultrassom;
• Análise modal básica de dispositivos ultrassônicos;
• Sintonia de sonotrodos, transdutores e transformadores acústicos;
• Análises de frequência e solução de problemas de geradores ultrassônicos de potência;
• Inspeção de peças sinterizadas para a detecção de trincas e defeitos;
• Controle de qualidade de rebolos;
• Detecção de defeitos e trincas internas por espectroscopia acústica ressonante;
• Controle de qualidade por meio de assinatura acústica;
• Calibração de frequência de fontes ultrassônicas.

A seguir, alguns exemplos práticos de aplicação do Soneteste®.

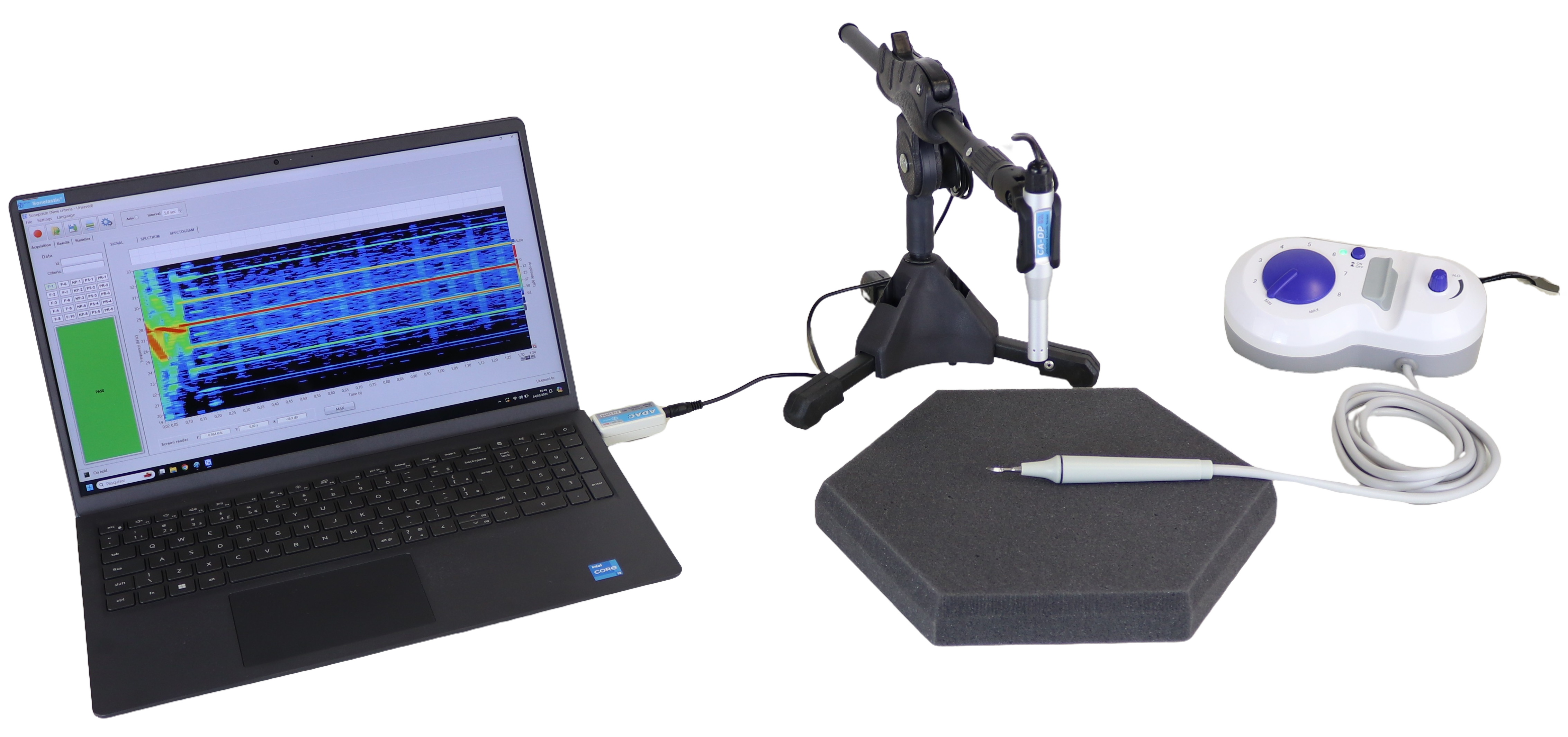

Análise do comportamento de auto sintonia de geradores ultrassônicos

O Software Soneteste® permite visualizar o comportamento da frequência de geradores ultrassônicos, sendo útil no desenvolvimento, melhoria e manutenção de equipamentos ultrassônicos de potência.

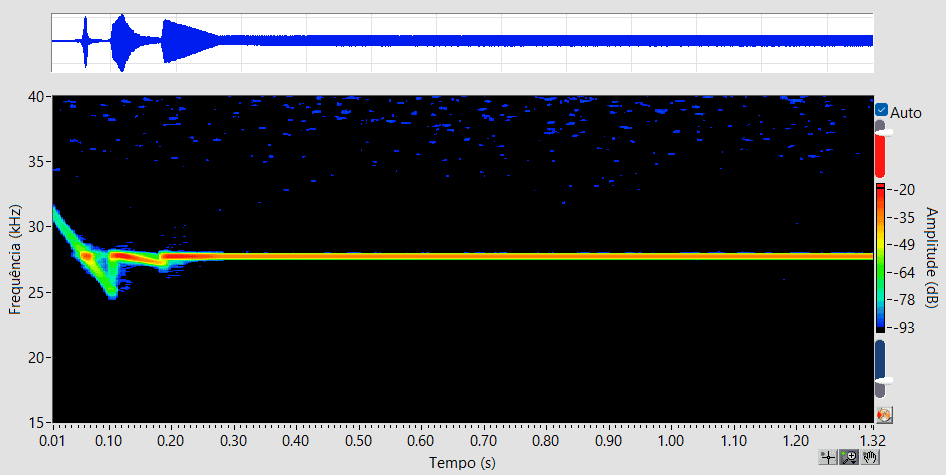

Na imagem acima é possível observar uma varredura de 31 a 25 kHz entre os tempos 0,00 e 0,10 s, seguida por um refinamento entre 0,10 a 0,20 s. Em seguida, entre 0,20 e 0,30 s, o gerador realiza um ajuste de linear de amplitude, mantendo a frequência constante.

Análise do comportamento de auto sintonia de geradores ultrassônicos

O Software Soneteste® permite identificar a frequência principal e os modos laterais, sem a necessidade de acoplar a um conversor e a realização de análise modal básica.

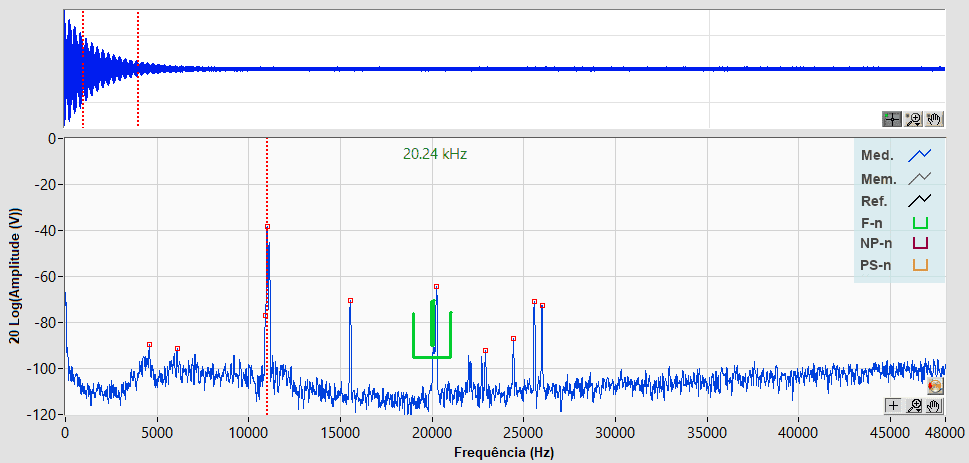

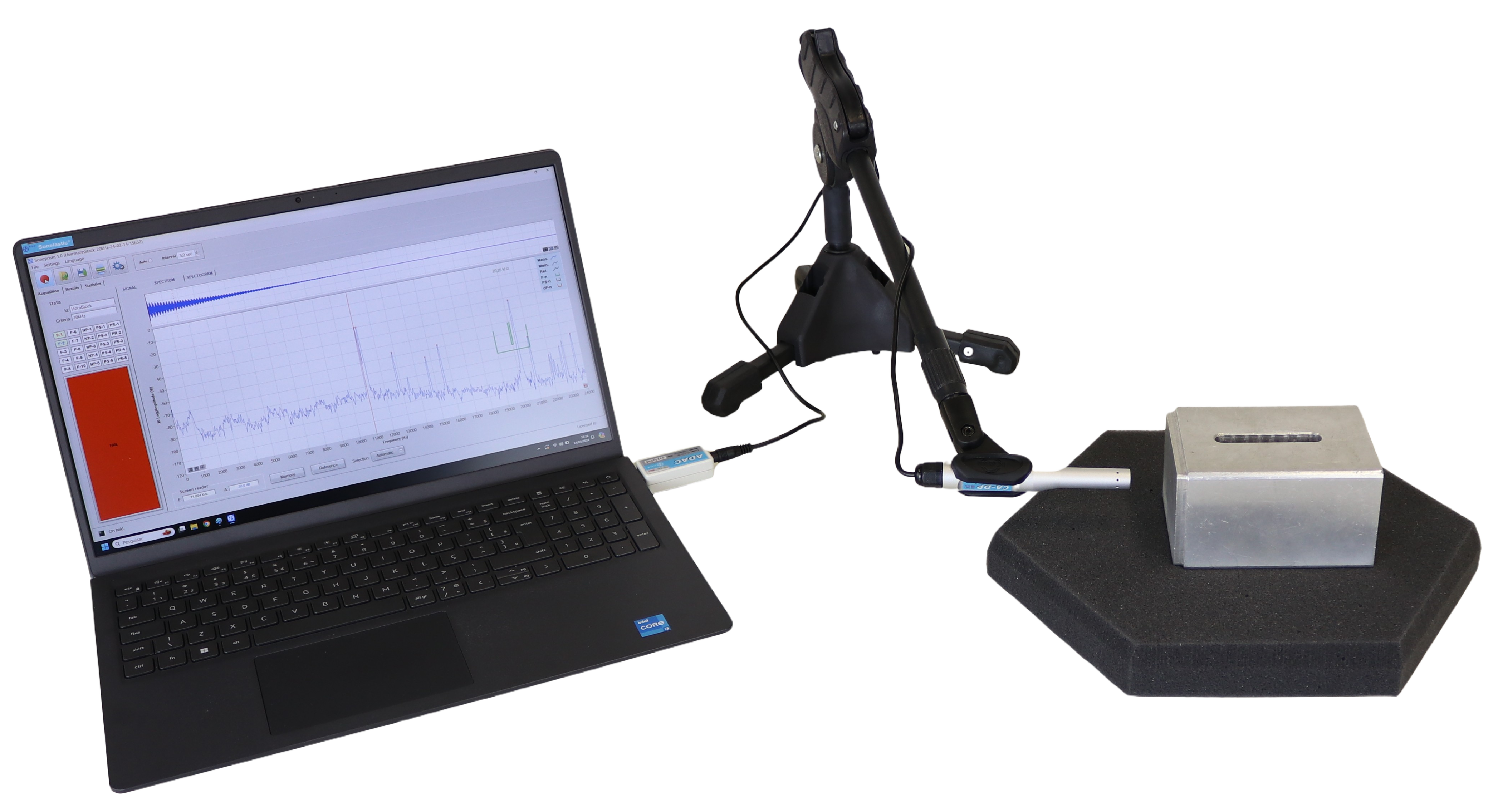

As figuras acima mostram o ensaio e a resposta acústica e espectro de um sonotrodo quadrado, obtido com o Soneteste®. A excitação foi aplicada na face frontal. A frequência medida (20,24 kHz) está muito alta para um sonotrodo de 20 kHz. Os picos em torno de 11.0 kHz e 15,5 kHz são modos laterais.

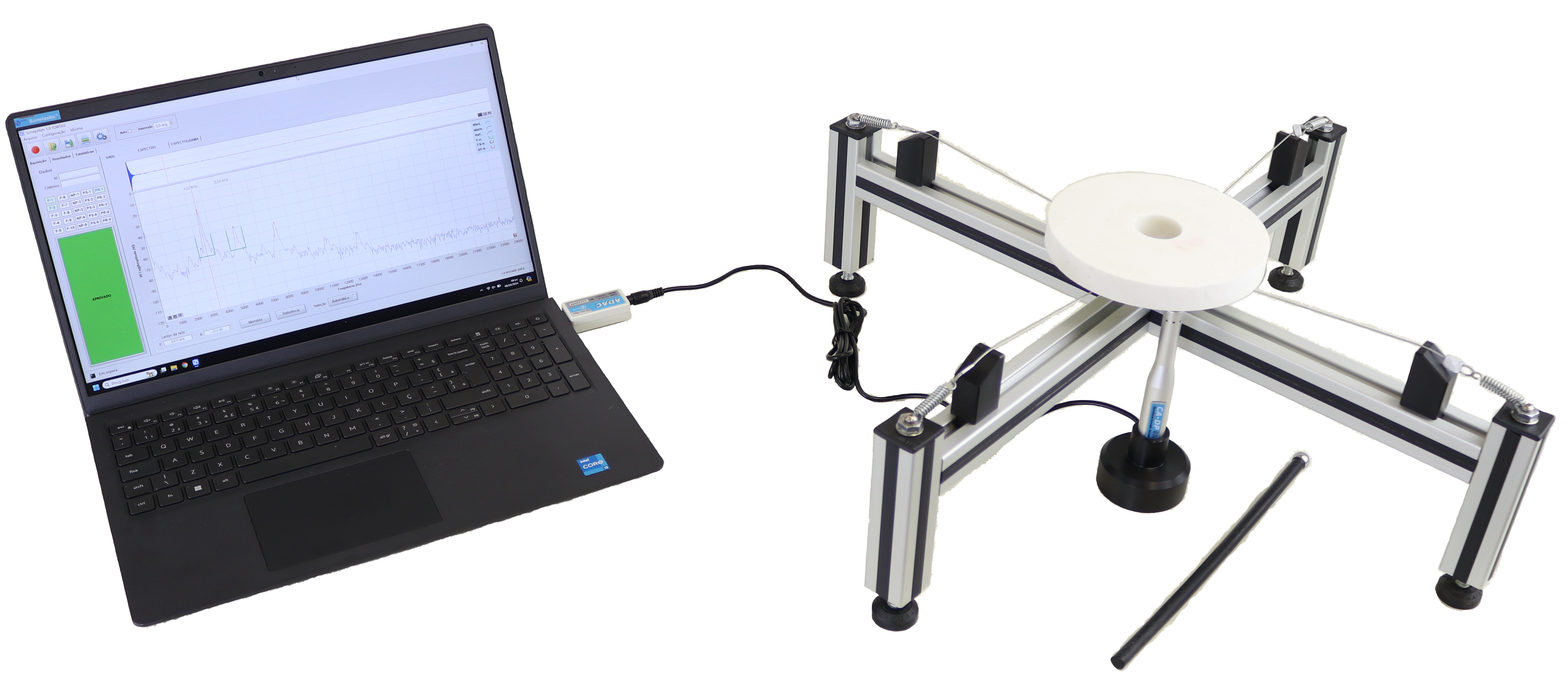

Inspeção de rebolos e peças por espectroscopia acústica ressonante

O Software Soneteste® permite a detecção de defeitos via espectroscopia acústica ressonante de peças metálicas e não-metálicas conforme norma ASTM E2001-18.

O resultado geral do julgamento de rebolos abrasivos para a detecção de trincas é baseado nas frequências detectadas e na razão entre frequências essas frequências. Também é possível empregar critérios baseados no número de frequências, na divisão de picos e no espaçamento entre picos.

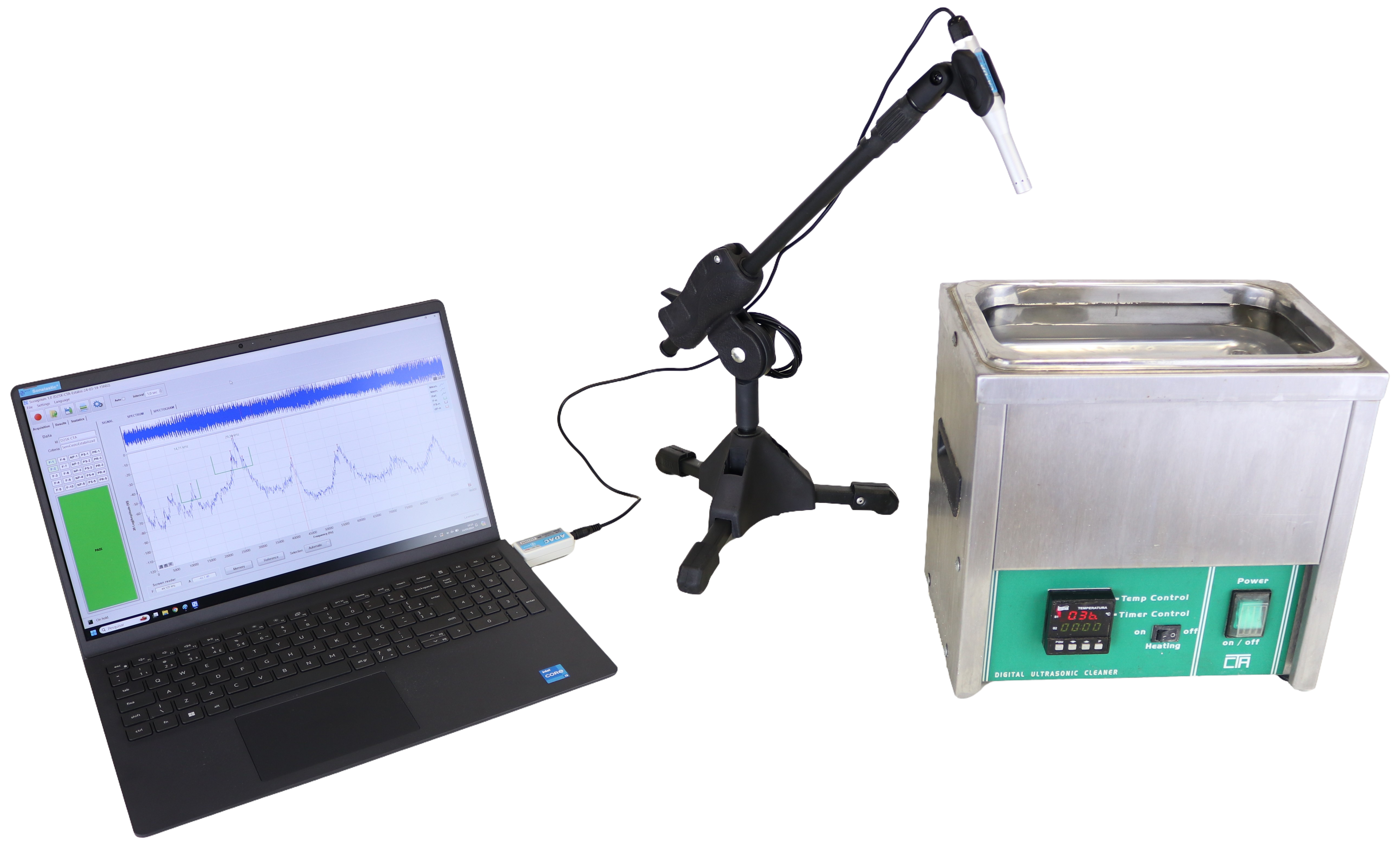

Controle de qualidade de lavadoras ultrassônicas hospitalares e industriais

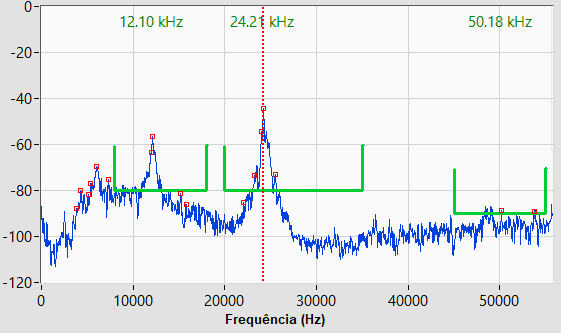

ftware Soneteste® atende à norma ABNT NBR 17130-1:2023 quanto à determinação da frequência de operação de lavadoras ultrassônicas de uso hospitalar.
